哥窑鉴定技巧

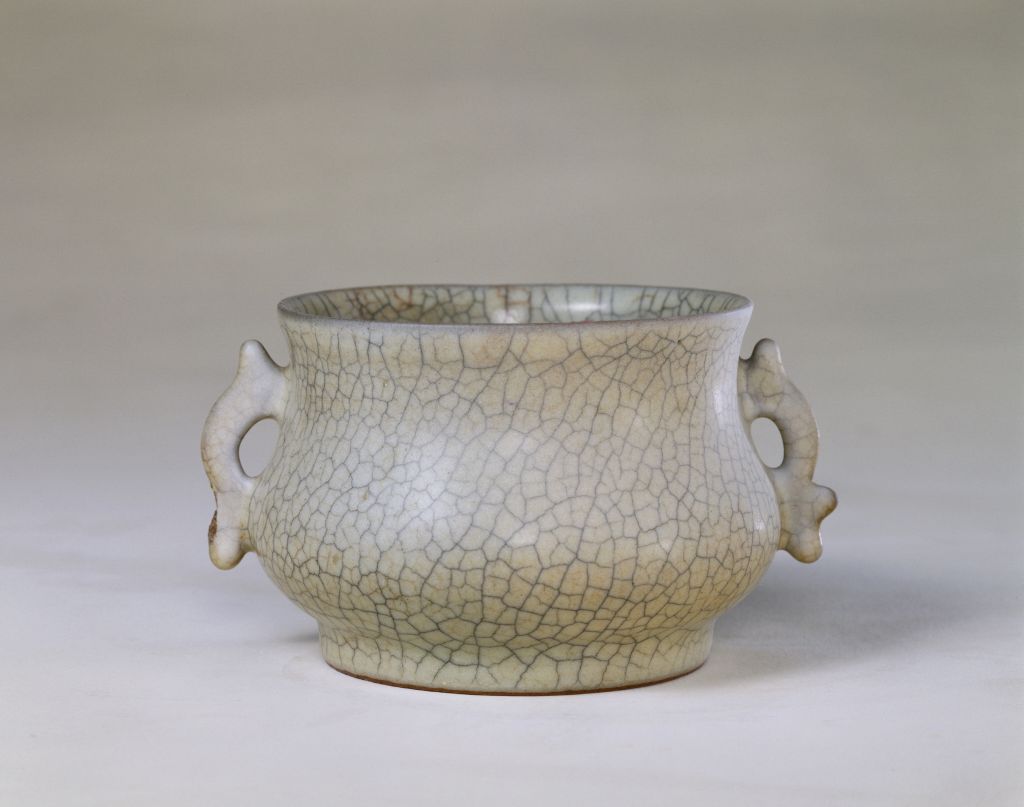

故宫博物院馆藏  宋哥窑青釉鱼耳炉

哥窑位列宋代五大名窑，以金丝铁线、紫口铁足、攒珠聚球气泡、厚釉酥油光四大标识闻名；传世宋哥存世极少，明清仿哥、现代高仿泛滥，仅靠肉眼开片极易打眼。本文结合故宫博物院哥窑研讨会标准、传统目鉴体系、现代微观老化标尺，分宏观肉眼初筛、微观科学终审、仿品典型破绽、综合判定逻辑四大板块，完整拆解鉴定要点。

一、宏观肉眼鉴定（上手基础初筛，六大核心维度）

（一）器型：仿古青铜礼器，古朴厚重无繁饰

1. 真品制式特征 宋哥窑专为宫廷陈设，全部仿商周青铜礼器：鱼耳炉、乳钉五足炉、贯耳穿带瓶、胆式瓶、花觚、葵口洗、菱口盘；无人物、龙凤浮雕、巨型赏瓶等臆造器。 整体器身浑厚古拙，线条内敛柔和，手工拉坯 + 局部模制，内壁可见深浅不均自然旋纹；胎体偏厚，上手坠手有压手感，比例协调无单薄轻浮感。 口沿下方多见一圈凸起釉层，业内称釉环，是宋哥独有工艺，后世仿品极少复刻到位。

2. 仿品破绽 现代注浆成型，胎壁厚薄完全均匀呆板；大量出现超大花瓶、浮雕纹饰；器身线条绵软无古韵，无自然修坯旋纹；重量过轻或过重失衡。

（二）胎质：高含铁黑灰胎，标志性紫口铁足

1. 真品胎体核心特征 胎土掺入紫金土，含铁量极高，胎色分三类：黑铁胎、深灰油灰胎、浅褐土黄胎，胎质坚密细腻。

· 紫口：口沿釉层自然流淌变薄，透出胎骨紫褐底色，深浅过渡柔和，非人工涂色；

· 铁足：圈足露胎处呈现深褐、黑铁色，为胎土原生本色，里外胎色统一； 满釉支烧小件（洗、炉）仅底部芝麻支钉露胎，同样呈铁灰色。 轻叩声音低沉温润，黑铁胎声音偏闷，浅灰胎清哑，无尖锐刺耳声。

1. 仿品破绽 现代仿品胎土含铁不足，口沿紫色浮艳、边界生硬；底足人工刷褐黑颜料，打磨易掉色；明清白胎仿哥无原生铁足，仅底足涂酱釉伪装。

（三）开片：金丝铁线，天然双层裂纹体系

1. 真品金丝铁线形成原理与外观

开片分两次自然开裂： ① 出窑冷却形成粗大开片（铁线），缝隙宽大，数百年埋藏渗入铁锰土沁，呈深褐、墨黑色； ② 后期漫长岁月持续细微开裂，生成细密细纹（金丝），缝隙窄，仅渗入浅黄、赭色有机质沁； 粗细裂纹相互交织，俗称文武片、百圾碎，是宋哥最核心识别标识。 微观触感：裂纹下沉釉层内部，手摸釉面平整光滑，无割手感；沁色由裂纹深处向外渐变，缝内深、表面浅，自然晕散如同宣纸墨渗。 开片形态：蟹爪纹、牛毛纹、冰裂纹、鱼子纹交织，疏密无规律，无统一网格。

2. 仿品破绽

人工急冷强制开片，裂纹规整网格状；金丝、铁线颜色对比过于刺眼；染料浸泡染色，沁色仅浮在裂纹开口表层，棉签沾水擦拭会掉色；裂纹浮于釉面，触摸明显刮手。

（四）釉质釉色：厚如堆脂，酥油宝光

1. 真品釉层特点:多层施釉，釉质肥厚凝脂，厚度接近胎体；属于失透乳浊釉，像凝固猪油、粥皮，无玻璃通透感。 标准釉色：粉青、灰青、油灰、月白、米黄（炒米黄），色调柔和内敛，无鲜亮翠绿、艳青。 光泽为酥油宝光，内蕴温润，侧光看釉面泛一层油脂柔光，无漂浮贼光；长期传世脱玻后，釉面朦胧失透。 釉面天然分布稀疏棕眼、轻微缩釉，随机零散分布。

2. 仿品破绽 釉层单薄，玻璃感强；酸洗去光后干涩发雾，无由内而外的油脂温润感；釉色鲜亮轻浮，均匀死板；棕眼密集、人工腐蚀点状凹坑。

（五）气泡特征（传统目鉴重点：攒珠聚球）

1. 真品标准攒珠聚球 釉内气泡分两级：细密微小气泡（攒珠）成片密集，少量大气泡（聚球）零星散落、成圈分布，大小悬殊、疏密错落，布满全釉，肉眼侧光可见细密星点雾感。

2. 仿品破绽 气泡要么全体细小均匀，要么整体稀疏空旷，无大小两级分层排布；电窑恒温烧制气泡呆滞统一，无自然错落分布。

（六）装烧工艺：支钉烧 + 垫烧并存

1. 真品工艺 小件洗、炉多为满釉芝麻支钉烧，底部 3–6 枚细小芝麻状钉痕，边缘圆润，露铁灰胎；立件瓶、觚多圈足露胎垫烧，形成铁足。

2. 仿品破绽 支钉粗大、边缘锋利；钉痕人工打磨涂泥掩盖；现代仿品多直接垫烧，无细小芝麻支钉工艺。

（七）宏观老化辅助痕迹（仅作参考，不可单独断代）

1. 口沿、底足千年自然磨损，痕迹柔和错落，无机器统一打磨痕；

2. 开片缝隙纵深沁色，棕眼、缩釉坑内部充填老化沁质；

3. 釉面整体脱玻雾白，光泽持续内敛； 排除无效痕迹：胎釉表层析盐，盐水数月可人工仿制，仅为环境沉积物，不属于老化依据。

二、微观科学鉴定（200+倍光学显微，终审核心标尺）

宏观工艺、开片、釉光均可高仿，千年不可逆微观老化痕迹无法人工短期复刻，是辨伪最终防线。

（一）气泡微观老化（攒珠聚球 + 多层环形腐蚀）

1. 真品微观特征 ① 大小两级气泡密集共存，小泡成片、大泡零星； ② 绝大多数气泡壁形成2–4 层同心环形腐蚀带，由外向内白→黄→褐渐变； ③ 大量变色气泡、自然破口气泡，泡腔、破缝内壁扎根次生析晶微晶； ④ 气泡分层：近胎釉交界处气泡最密集，表层气泡略稀疏。

2. 仿品破绽 气泡大小统一、分布均匀；仅酸洗做出单层浅薄白圈，无多层色差与内部次生晶；气泡透亮干净，无千年溶蚀风化痕迹。

（二）深层次生析晶斑（一级核心断代标尺）

1. 真品特征 釉玻璃长期脱玻化，在开片裂隙深处、气泡内壁、棕眼坑壁析出放射雪花状、树枝分形硅铝酸盐微晶；晶体扎根釉层内部，清水、酒精擦拭完全无法去除；晶簇具备三层梯度：纳米晶核→微米中层→表层粗晶，吸附土沁形成天然色环。 所有金丝、铁线缝隙底部全部铺满次生微晶，沁色与晶体交织贯通釉层。

2. 仿品破绽 仅表层零散酸洗白点，无纵深分层晶簇；表面白色浮霜为人造析盐，蒸馏水一擦即脱落，不属于釉本体次生结晶。

（三）釉层脱玻混溶（整体雾白失透层）

真品釉表层碱金属长期淋失，形成连续均匀富硅凝胶脱玻层，和厚釉乳浊质感完全融合，釉面到釉内部过渡平缓； 仿品仅釉最表层酸洗发白，釉下层通透光亮，上下分层割裂，雾感生硬虚假。

（四）胎釉界面 + 胎体矿物老化（胎体老化金标准）

1. 真品特征 千年胎釉双向离子固相扩散，形成 0.1mm 左右钙长石微晶过渡带，胎釉分界线模糊虚化； 胎内高含铁长石颗粒边缘绢云母化，表面覆片状微晶，棱角完全钝化；石英颗粒布满天然溶蚀麻坑、网状应力微裂纹。

2. 仿品破绽 胎釉界限笔直清晰，无扩散过渡夹层；胎内长石、石英棱角光洁如新，无任何矿物蚀变。

（五）需完全排除、无断代效力的微观痕迹

胎釉析盐、表层单一腐蚀白点、气泡单层白圈、人工染色浮沁、表面浮土污垢；仅短期人工 / 环境产物，不能作为老化判定依据。

三、宋哥窑 vs 明清仿哥 vs 现代高仿核心区分简表

四、实操综合采信判定逻辑

1. 宏观初筛（任意一条不达标，高度存疑）

1）器型为宋代仿古青铜制式，无现代臆造造型； 2）原生黑灰铁胎，天然紫口铁足，非人工涂色； 3）厚乳浊青黄釉，酥油内蕴柔光，无刺眼贼光； 4）釉面天然双层金丝铁线，裂纹下沉釉内，沁色纵深渗透； 5）气泡呈现攒珠聚球两级分布。

2. 微观终审采信标准（满足 2 项以上，可判定宋传世哥窑）

1）釉内攒珠聚球气泡，大量多层同心环形腐蚀变色泡、自然破泡； 2）金丝、铁线裂隙深处、气泡内壁发育扎根型树枝状次生析晶斑； 3）胎釉界面模糊虚化，存在钙长石扩散微晶过渡带； 4）胎内长石绢云母化、石英颗粒带有天然溶蚀麻坑与应力微裂。

3. 仿品直接判定信号（出现任意一条，现代仿品实锤）

1）仅表层盐霜、酸洗白点，无深层次生析晶； 2）气泡大小均匀，无攒珠聚球特征，无多层环形腐蚀； 3）紫口、铁足为人工涂色，擦拭掉色，胎体含铁量极低； 4）金丝铁线染色浮于裂纹表面，清水棉签擦拭出现掉色； 5）胎釉界限清晰锐利，胎内长石、石英矿物光洁无蚀变。
