XRF、EDXRF 与 ICP-MS：古陶瓷元素分析的三条科学路径

引言：古陶瓷的胎釉，不只是一层颜色

古陶瓷研究最怕把问题说得太玄。真正可靠的判断，不能只停在器型、釉色、款识和“看着像不像”上。陶瓷是硅酸盐材料，胎土、釉料、着色剂、助熔剂和烧成制度都会在化学组成里留下痕迹。XRF、EDXRF 和 ICP-MS 这几项技术，正是把这些痕迹转化为元素数据的常用方法。

需要先说明一点：这些技术不是“万能验宝仪”。它们回答的是材料中有哪些元素、含量大致是多少、不同样品之间成分关系是否接近。它们可以帮助判断胎釉配方、原料来源、窑口样本相似性和现代异常成分，但不能单独决定一件器物的真伪、年代、窑口和市场价值。严谨的古陶瓷科技鉴定，应当让元素分析、显微结构、工艺逻辑、考古层位、器物学和流传信息互相印证。

一、XRF 的科学源头：从伦琴、巴克拉到莫斯莱

XRF 是 X-ray fluorescence 的简称，中文通常译为 X 射线荧光。这里要先把概念理清：XRF 是一类方法的总称，WDXRF 是波长色散 X 射线荧光，EDXRF 是能量色散 X 射线荧光。二者同属 XRF，只是“读出”荧光 X 射线的方式不同。

这门技术的根，首先扎在 1895 年德国物理学家伦琴发现 X 射线这一事件上。伦琴在阴极射线实验中发现一种能穿透物质的未知射线，他称之为 X 射线。1901 年，伦琴因发现这类“后来以他命名的射线”获得首届诺贝尔物理学奖。没有 X 射线，后来便谈不上 XRF 的激发源。

第二个关键人物是英国物理学家查尔斯·巴克拉。X 射线被发现以后，人们很快注意到物质受照射后会发出次级 X 射线。巴克拉在约 1906 年前后证明，不同元素具有各自独特的次级谱线，这种谱线不随温度、结构、化学组合而任意改变，因而成为原子本身的特征。1917 年，巴克拉因发现元素的特征伦琴辐射获得诺贝尔物理学奖。XRF 能做元素识别，靠的正是这种“每种元素有自己的特征 X 射线”的事实。

第三个节点是亨利·莫斯莱。1913 至 1914 年，莫斯莱研究元素的高频 X 射线谱，提出后来称为“莫斯莱定律”的经验关系：特征 X 射线频率的平方根与原子序数有近似对应关系。换句话说，特征 X 射线不只是好看的谱线，它和元素在周期表中的位置有物理关系。今天我们说某一元素的 XRF 谱峰像“指纹”，背后正是巴克拉的特征辐射和莫斯莱定律共同奠定的逻辑。

二、XRF 的工作原理：让原子自己报出名字

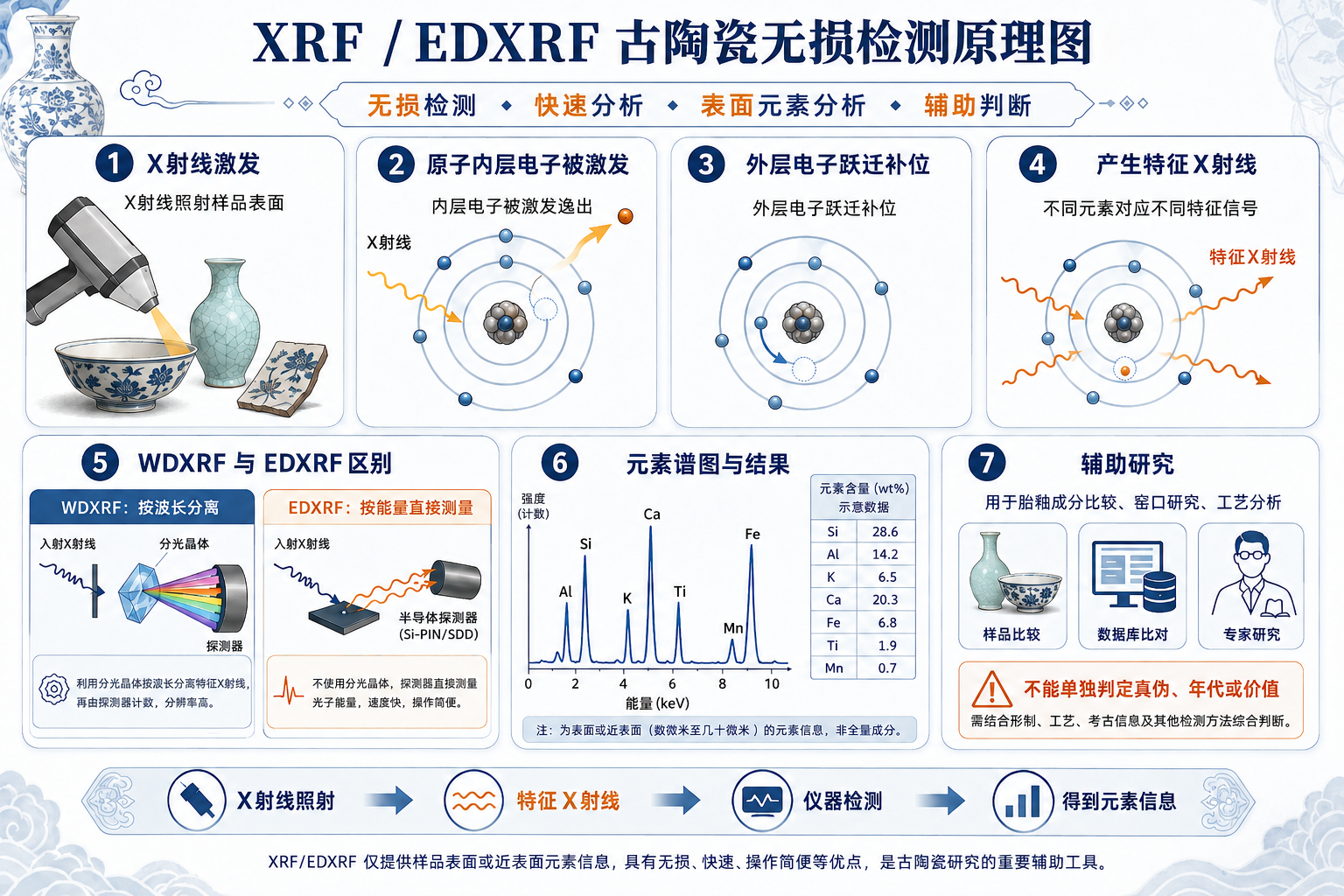

XRF 的原理并不神秘。仪器用初级 X 射线照射样品，样品中某些原子的内层电子被击出，原子内部出现一个“空位”。外层电子向内层跃迁填补空位时，多余能量以 X 射线形式放出。由于不同元素的电子能级差不同，放出的 X 射线能量或波长也不同。仪器测到这些峰，便能判断样品中有哪些元素；峰的强弱经过校准和矩阵校正后，可用于估算含量。

用古陶瓷来说，XRF 可以测胎体中硅、铝、钾、钙、铁、钛、锰等元素，也可以测釉层中的铅、钡、锶、铜、铁、钴、锰等成分线索。它的优势是无损、快速、可多元素同时分析，尤其适合博物馆藏品、完整器和珍贵文物的初步材料调查。

但是 XRF 也有边界。它对样品表面状态非常敏感。古陶瓷若有釉层，XRF 打在釉面上，测到的主要可能是釉层或近表面信息；若要研究胎土来源，最好选择露胎处、断面或经规范处理的微小胎体样品。表面污染、土沁、修复材料、釉层厚薄、器物曲率、仪器与样品距离，都会影响结果。考古学者使用 XRF，不应把一个谱图当成全部结论，而要问它测的是胎、釉，还是表面附着物。

三、WDXRF 与 EDXRF：同一束荧光的两种读法

XRF 的“读谱”主要有两条路。一条是 WDXRF，也就是波长色散 X 射线荧光。它利用晶体分光，根据布拉格衍射条件把不同波长的荧光 X 射线分开，分辨率高，适合实验室中较精密的定量分析。公开资料中可核实的是，商业化 WDXRF 光谱仪在 20 世纪 50 年代中期进入应用阶段。

另一条是 EDXRF，即能量色散 X 射线荧光。它不通过分光晶体逐一“挑波长”，而是用探测器直接测量每个 X 射线光子的能量。仪器把能量峰排成谱图，每一个峰对应某些元素的特征线。EDXRF 的优势是结构相对简洁、测量快、可做成台式或便携式设备，常用于现场调查、馆藏无损检测和批量筛查。Rigaku 的技术说明中也明确指出，EDXRF 是一种无损技术，可进行快速定性和定量元素分析，并通过测量样品发出的特征 X 射线能量来识别和定量元素。

在古陶瓷检测中，EDXRF 的实际意义很大。它能在不破坏器物的前提下快速获得胎釉的元素信息。例如青花瓷的钴料体系、铅釉陶的铅含量、釉上彩中的铜铁锰、某些胎体的钙铁钛差异，都可以先用 EDXRF 建立初步认识。若再与已知窑址标本库比对，便有可能发现某些窑口、产区或原料体系的相似关系。

不过，EDXRF 便携不等于结论简单。便携式仪器常测的是表面或近表面区域，轻元素测量受空气吸收和仪器条件影响较大，曲面器物也会改变检测几何。古瓷表面的旧污、清洗、修补、包浆和二次污染，都可能进入谱图。所以，EDXRF 很适合做“无损初筛”和“成分指纹比对”，却不宜单独承担最终断代、断源和真伪裁判。

四、ICP-MS：从微量取样到痕量元素指纹

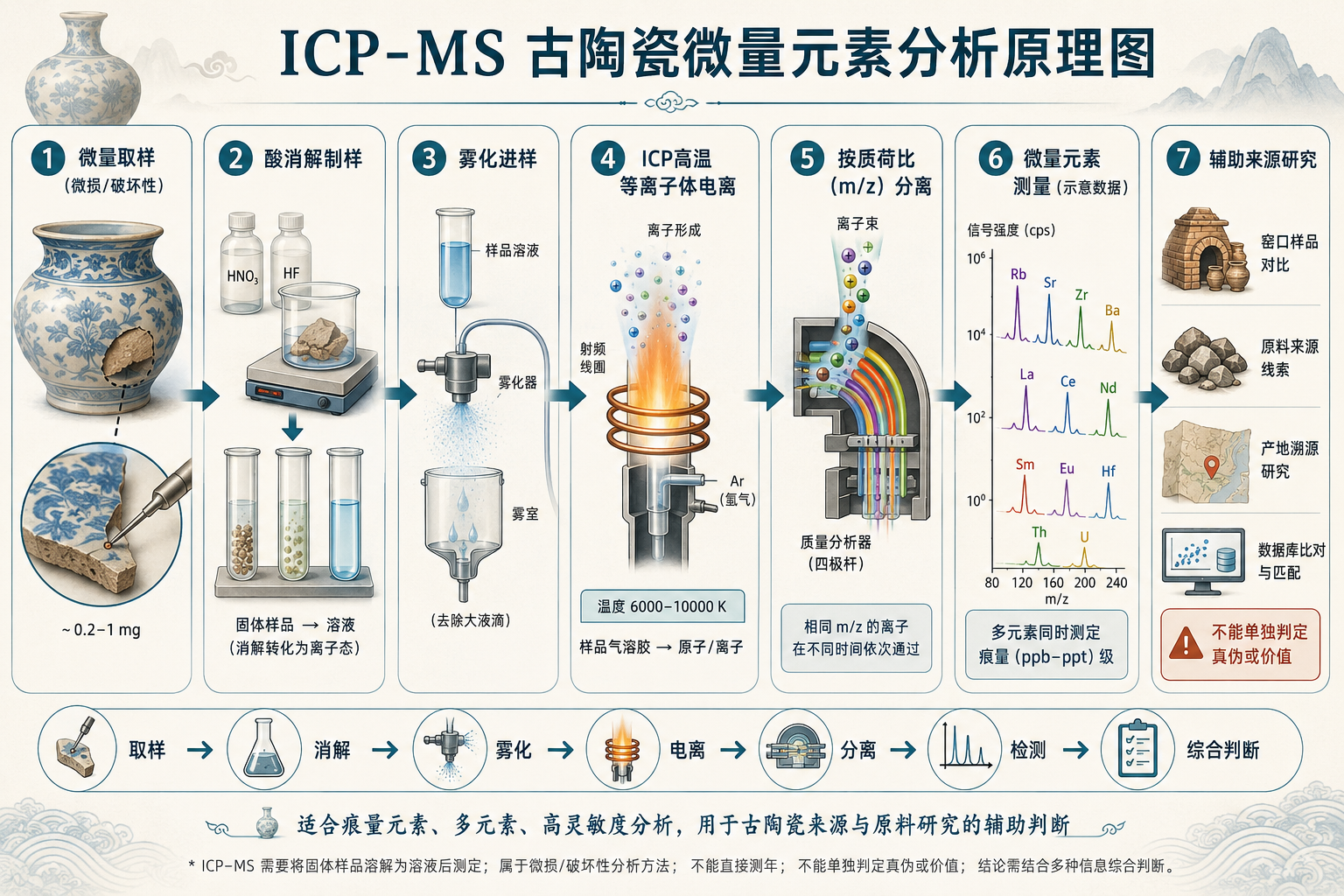

如果说 XRF 更像是在器物表面或指定区域上“听元素发声”，ICP-MS 则更像是把微量样品彻底转化为离子，再逐一称量。ICP-MS 的中文名是电感耦合等离子体质谱。它通常需要取极少量样品，经过酸消解或适当制样后形成溶液，雾化进入高温氩等离子体。在等离子体中，样品分解为原子和离子；这些离子进入质谱系统后，按质荷比被分离，再由检测器计数。这样就能得到极低含量元素的定量数据，常达到 ppm、ppb 乃至更低水平。

ICP-MS 的成形不是一个人一夜之间完成的。20 世纪 60 年代，电感耦合等离子体作为高温原子光谱源逐渐成熟；其后，研究者开始尝试把等离子体和质谱联用。American Laboratory 关于 ICP-MS 发展史的文章指出，早期 ICP-MS 的大量研发工作与美国爱荷华州立大学的 Robert S. Houk、Velmer A. Fassel、Gerald D. Flesch、Harry J. Svec 以及英国萨里大学的 Alan Gray 等人密切相关，他们的目标是证明 ICP-MS 可用于溶液中元素浓度和同位素丰度比的测定。首台商用 ICP-MS 仪器则由 MDS Sciex 于 1983 年推出，PerkinElmer/MDS Sciex 在 1983 年匹兹堡会议上推出的 ELAN 250 被称为第一台商业化 ICP-MS 仪器。

在古陶瓷研究里，ICP-MS 的价值主要体现在痕量元素和稀土元素分析上。胎土中的稀土元素配分、锶、钡、铷、铯、钍、铀、铪等微量元素组合，往往比主量元素更能体现原料来源差异。主量元素可能因配方、淘洗、烧成和釉层影响而变化，痕量元素却常保留着矿源和地质背景的线索。因此，ICP-MS 特别适合研究胎土来源、窑址样本聚类、原料迁移、不同产区之间的相似与差异。

但 ICP-MS 也有代价。它通常需要微量取样，对完整文物并非完全无损；样品前处理要求高，酸消解、实验室污染、试剂空白、容器背景、基体效应都会影响结果。ICP-MS 给出的也主要是元素和同位素信息，不直接告诉我们器型是否合理、釉层是否自然老化、纹饰是否符合时代。它是精密工具，不是单独判真伪的法官。

五、古陶瓷元素数据库：技术只有进入样本体系才有力量

无论 XRF、EDXRF 还是 ICP-MS，孤立数据的意义都有限。真正有考古价值的是把待测器物放入已知样本体系中比较。全国各地窑址出土的标准瓷片、考古层位明确的胎釉标本、不同年代和不同产区的材料数据，构成了古陶瓷科技研究中最重要的“基准”。

中国科学院上海硅酸盐研究所李家治先生长期从事中国陶瓷、古陶瓷及玻璃材料科学研究。上海硅酸盐所专题资料提到，他发现和阐述了中国古陶瓷化学组成变化规律及历代名瓷釉的形成机理，并较早使用能量色散 X 射线荧光光谱技术测定古代陶瓷化学组成和微量元素，为古陶瓷断源、断代和鉴定以及恢复生产提供科学依据。

国家文物局古陶瓷科学研究重点科研基地的资料也显示，该基地依托中国科学院上海硅酸盐研究所，研究内容包括制订古陶瓷化学成分无损测试方法、制备测试标准参考样品、建立包含样品保存、档案、外观图形、物理性能和化学成分数据的综合数据库，并用多元统计与模式识别研究不同类别古陶瓷的科技演变规律。其科研设施中列有能量色散 X 射线荧光分析仪、波长色散 X 射线荧光分析仪、电感耦合等离子体原子发射光谱仪等多种测试设备。

这说明古陶瓷科技鉴定不是拿仪器“扫一下”那么简单。真正可靠的路线是：从考古出土标本建立数据库，从数据库中寻找胎釉成分规律，再把待测器物放到已知规律中比较。若一件器物的胎土主量元素、痕量元素、稀土元素、釉料组成、显微结构都与某类窑址标本高度接近，且器型、工艺、纹饰和老化状态也能相互支持，它的判断才更稳。若元素数据孤立，或与器物学证据互相矛盾，则不能勉强下结论。

六、三项技术在古陶瓷中的合理分工

从实际工作看，XRF 或 EDXRF 更适合做无损、快速、现场或馆藏初筛。它能帮助我们判断胎釉大体成分，筛查异常元素，发现可能的现代修补、后加彩料或表面污染，也能在同一批器物中建立相对比较。WDXRF 在实验室条件下分辨率和定量能力更强，适合标准样品、压片或熔片后作更规范的成分测试。

ICP-MS 则适合在允许微量取样的情况下，对胎土或釉料进行高灵敏度痕量元素和同位素分析。它特别适合做窑址样本库、胎土来源研究、稀土元素配分和细微原料差别识别。若要区分古代天然矿料体系与某些现代化工料体系，ICP-MS 往往比普通表面 XRF 更有优势。

最稳妥的程序应当是分层推进：先用 EDXRF 做无损筛查，确认是否值得进一步研究；再根据文物保护许可，选择极微量胎体或釉层样品，用 ICP-MS 或其他方法深入分析；最后结合显微结构、XRD、SEM-EDS、热释光或碳十四、考古资料和器物学资料综合判断。仪器越先进，越要懂得它的边界。否则，数据也会被误读。

结语：科学鉴定不是取代考古，而是让器物自己说话

XRF、EDXRF 和 ICP-MS 都把古陶瓷研究带到了材料本身面前。它们让胎土、釉料、着色剂和微量元素不再只是“看起来像”的经验描述，而成为可以记录、比较、复核的科学数据。伦琴发现 X 射线，巴克拉发现元素的特征 X 射线，莫斯莱把特征谱线和原子序数联系起来；后来 WDXRF、EDXRF 和 ICP-MS 的仪器化，使这些物理原理进入考古和文物保护现场。

不过，科学鉴定从来不是把文物交给某一台机器。仪器给出的是证据，不是全部答案。对于古陶瓷来说，胎釉元素只是证据链的一环。真正严谨的判断，必须把材料成分、显微结构、烧成工艺、器物形制、考古层位、窑址标本库和历史背景放在一起。只有这样，检测数据才不会变成新的“迷信”，而会成为古陶瓷研究真正可靠的基础。

三项技术在古陶瓷检测中的分工简表
